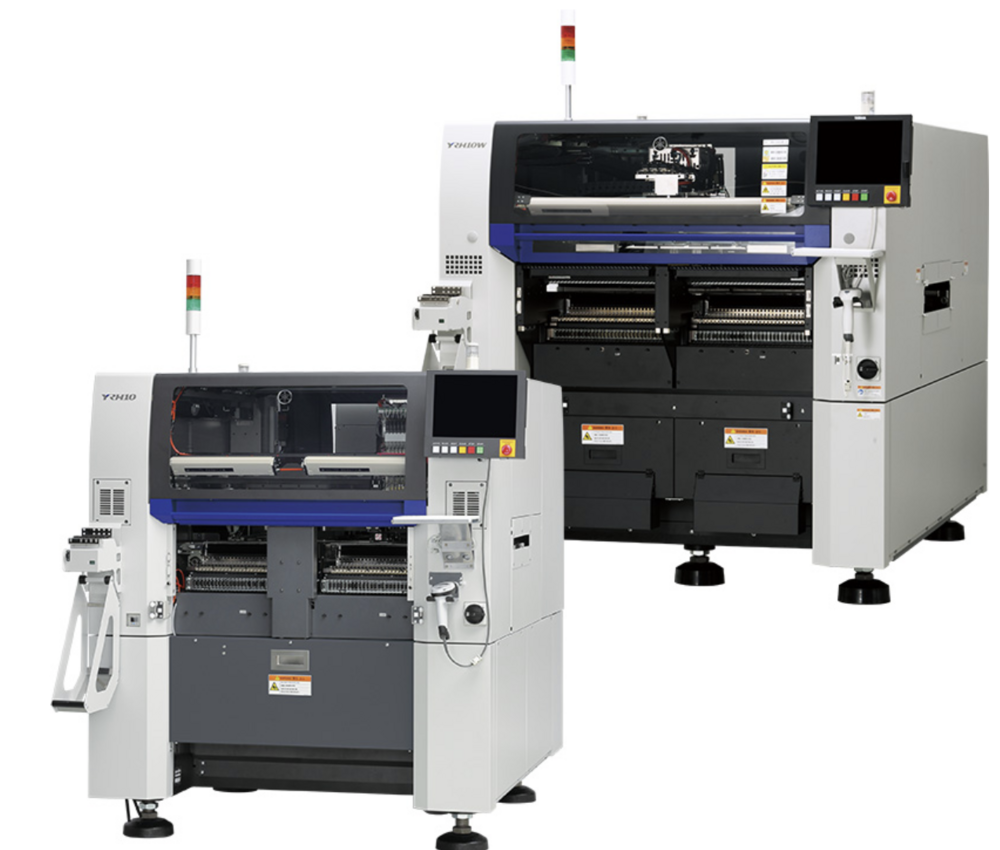

하이브리드 마운터
YRP10 / YRP10W
하이브리드 마운팅 은 SMD와 반도체 마운팅을 하나의 기계에서 모두 지원합니다. 여러 대의 기계가 필요 없게 하여 바닥 공간과 비용을 최소화하며 다양한 제품에 걸쳐 생산 능력을 향상시킵니다.
고속 및 고정밀 장착 기술은 고속과 고정밀도를 모두 제공하는 결합 기술입니다. ±15 μm 정확도를 유지하면서 처리량을 극대화하여 생산성과 품질을 향상시킵니다.
높은 유연성과 노동력 절감 덕분에 교체 시간을 최소화하고 일상적인 업무를 줄일 수 있습니다. 운영자의 업무 부담을 줄이고 안정적인 운영을 보장합니다
다이 크기
YRH10 - L0.2 x W0.2mm에서 L16 x W16mm
YRH10W - L0.35 x W0.35mm에서 L16 x W16mm
다이두께
0.1에서 0.5mm (공통)
웨이퍼크기
YRH10 - 6/8인치
YRH10W - 6/8/12인치
SMD 부품 크기
0201에서 L16 x W16mm, 높이 15mm 이하 (공통,멀티카메라설치 시)
SMD 테이프 크기
8mm에서 104mm (공통)
웨이퍼 마운팅 능력
14,000UPH (최적화 조건에서)
칩장착 능력
29,000UPH
장착 정확도
±15μm Cpk≧1.0
적용 가능한 PCB (사이즈 , 두께 , 최대운반 중량)
YRH10 - L50 x W30mm에서 L330 x W250mm
0.1에서 4.0mm / 1kg
YRH10W - L50 x W60mm에서 L510 x W460mm
0.8에서 20mm / 10kg
외형치수
YRH10 - L1,252 x W1,962 x H1,853mm
YRH10W - L1,374 x W2,602 x H1,849mm
무게
YRH10 - 약 1,560kg
YRH10W - 약 2,635kg
* 제품에 대한 자세한 사항 및 카탈로그는 문의 바랍니다.
하이브리드 마운터 YRP10 / YRP10W 기능 및 특징
하이브리드 장착
이 시스템은 반도체 및 표면 실장 소자(SMD) 장착을 하나의 기계에서 가능하게 하여 다양한 공급 형식과 유연한 장착 공정을 지원하여 다양한 생산 요구에 맞게 맞춤화할 수 있습니다

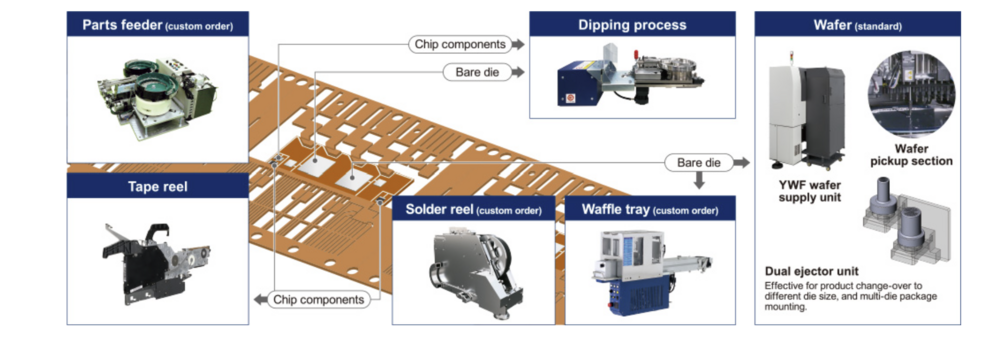

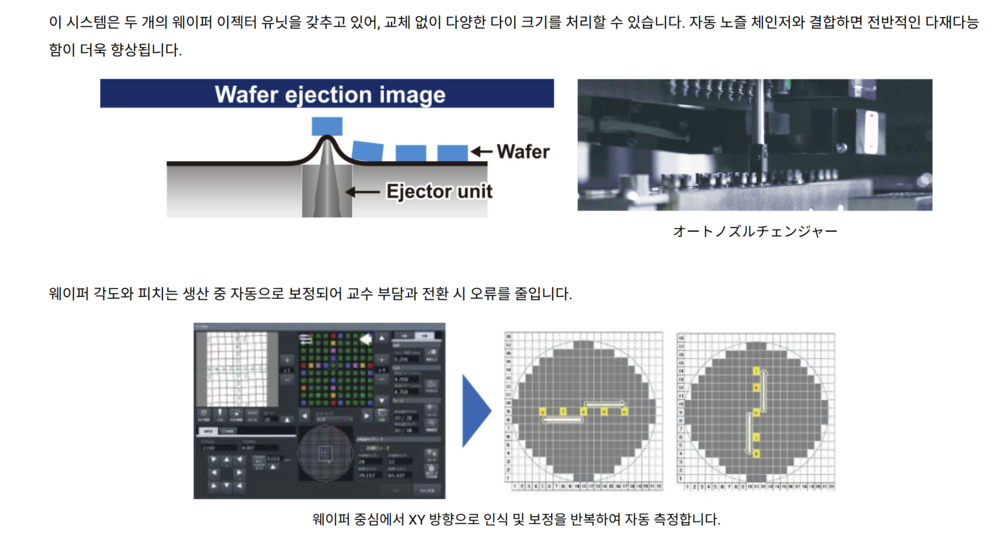

공급패던

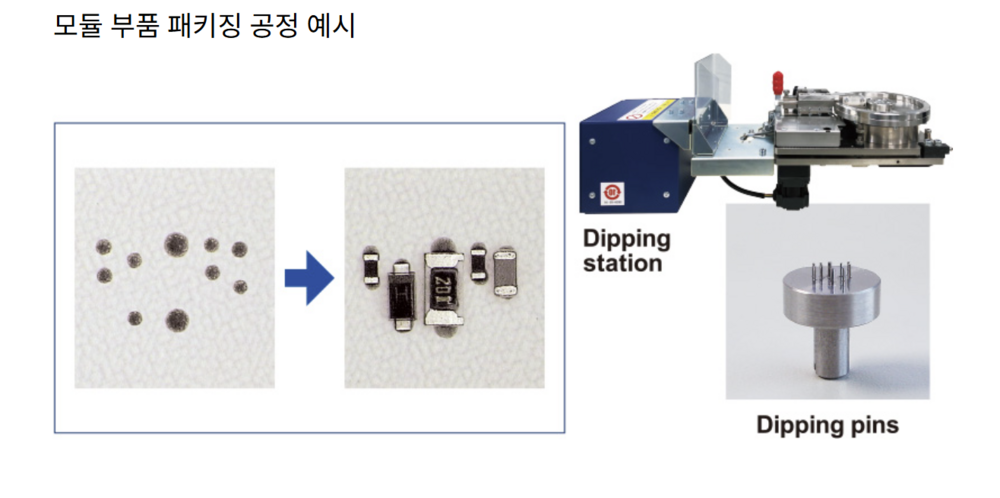

접착제의 핀 전이 (옵션)

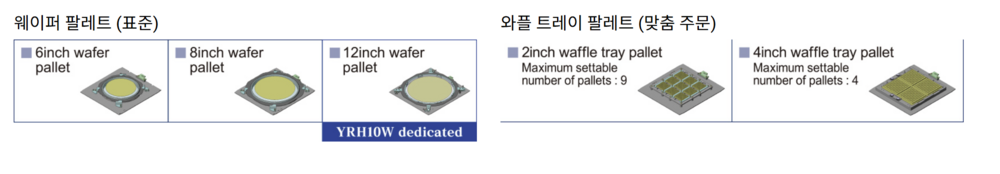

팔레트 종류

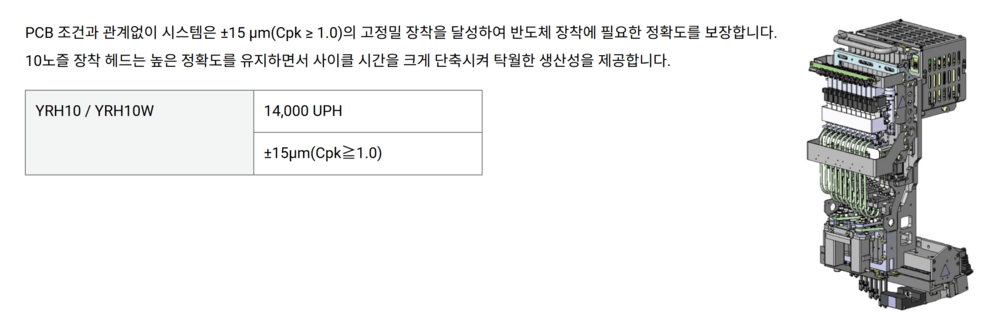

고속 및 고정밀 장착

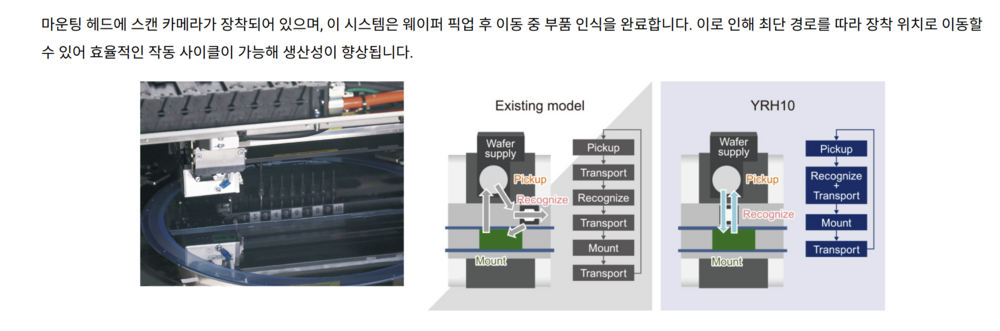

최적화된 장착 동작

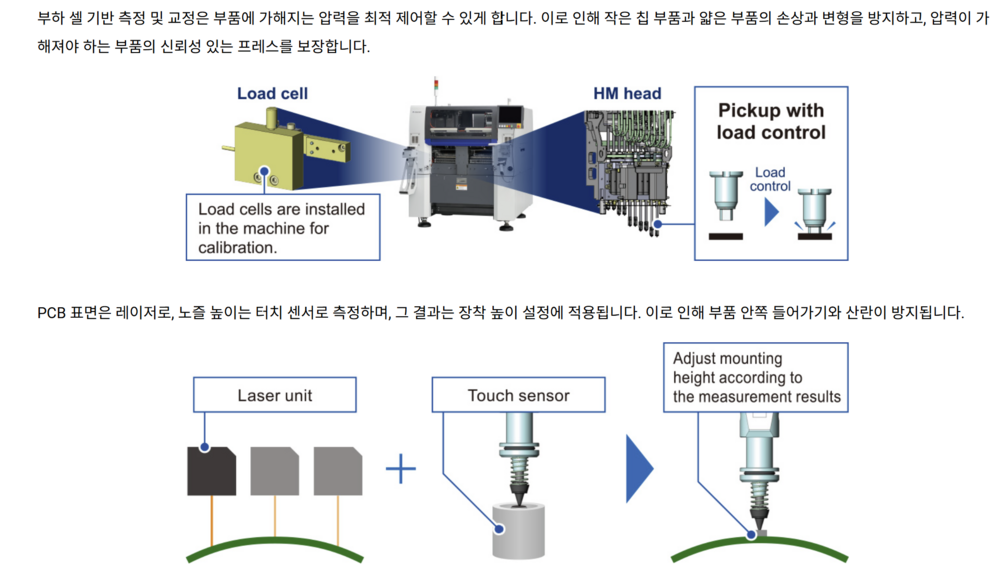

부품 손상 및 산란 위험 감소

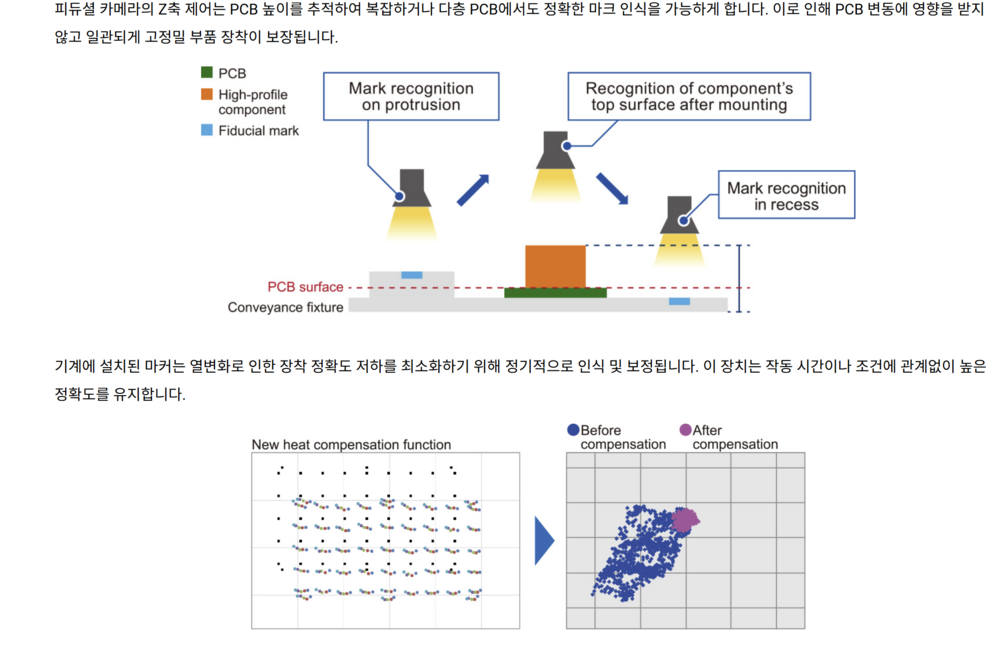

PCB 상태나 작동 시간에 관계없이 높은 정확도를 유지합니다

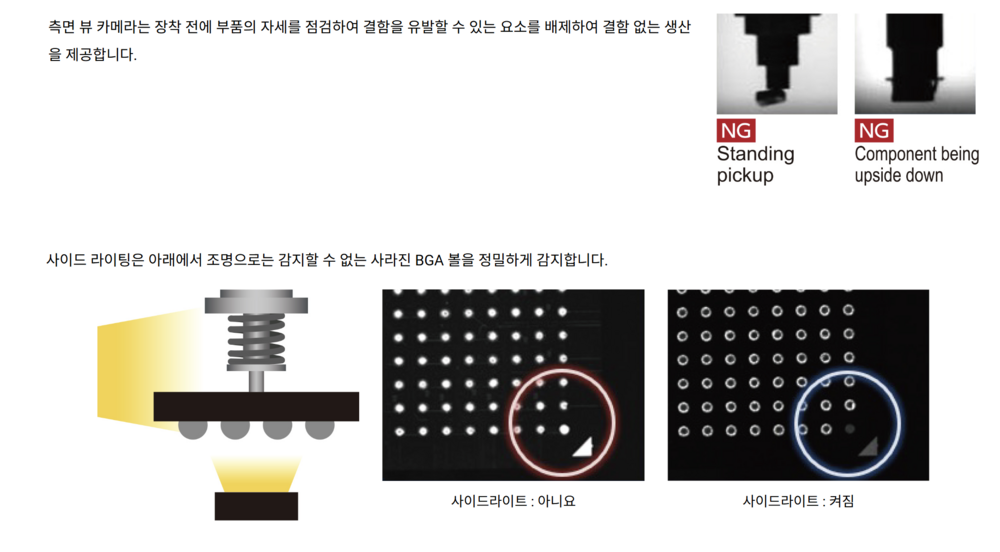

사전에 장착 고장을 방지합니다
높은 유연성과 낮은 인력 요구
간소화된 전환 업무는 업무 부담을 줄입니다

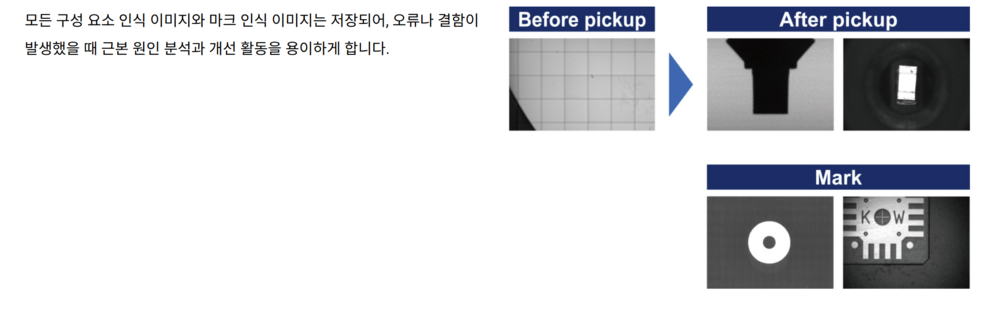

빠르고 신뢰할 수 있는 개선을 촉진합니다

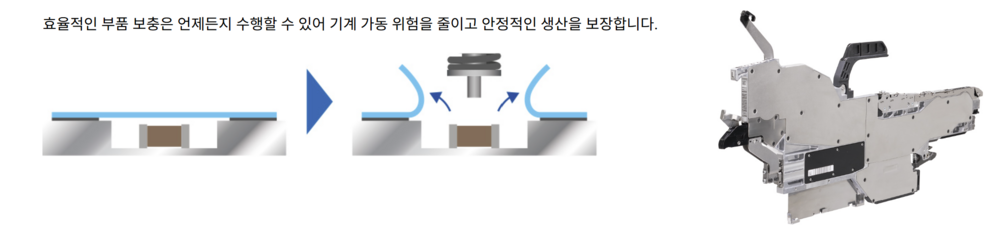

"언제든지" "스킬리스" 부품 공급

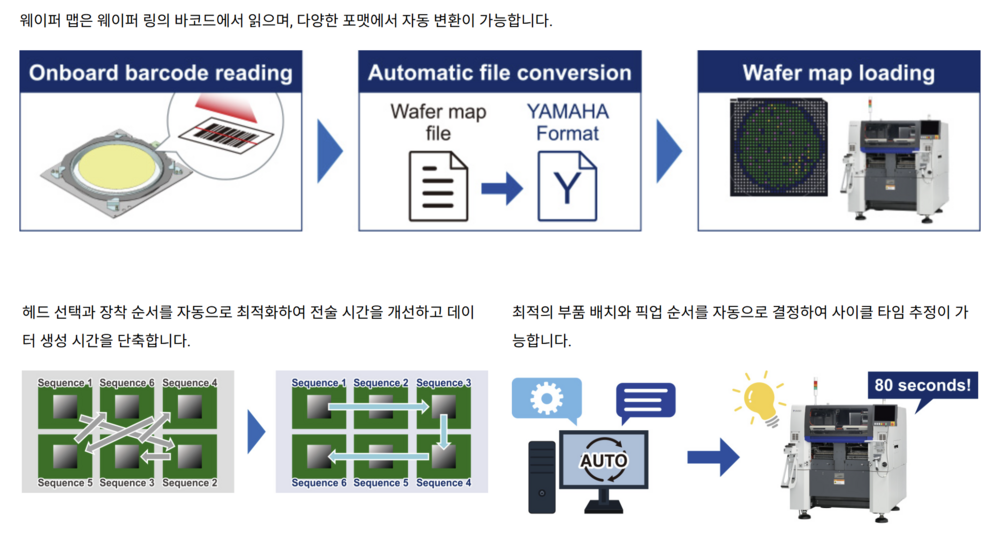

처리 시간을 줄이는 생산 지원 기능
YRH10W 전용 기능
12인치 웨이퍼와 호환

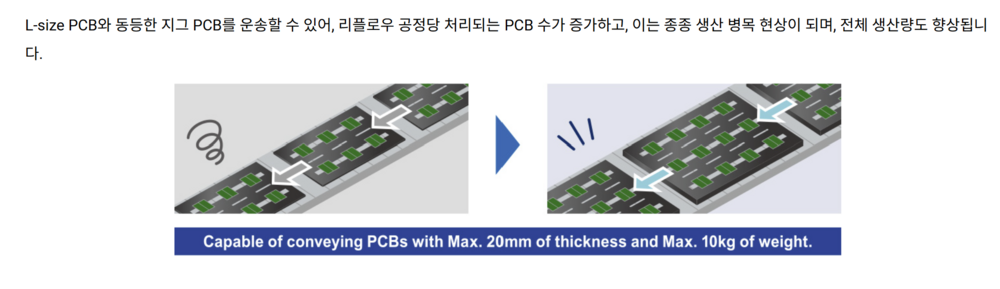

크고 무거운 PCB 운송으로 생산성 향상

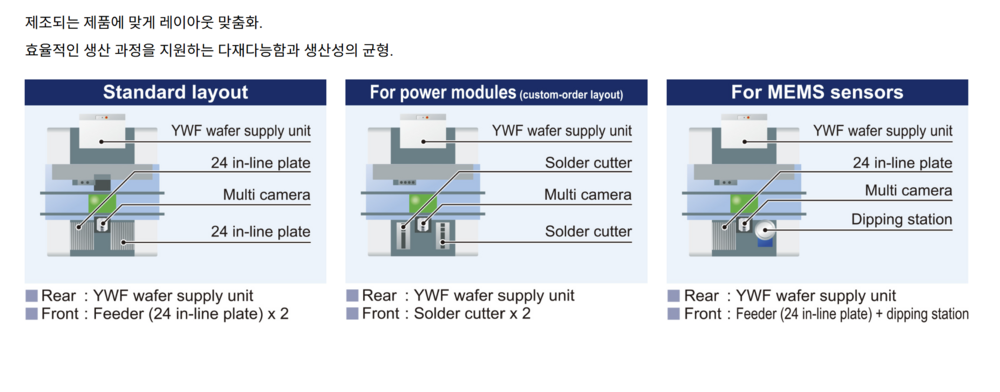

모델 레이아웃 (YRH10)
