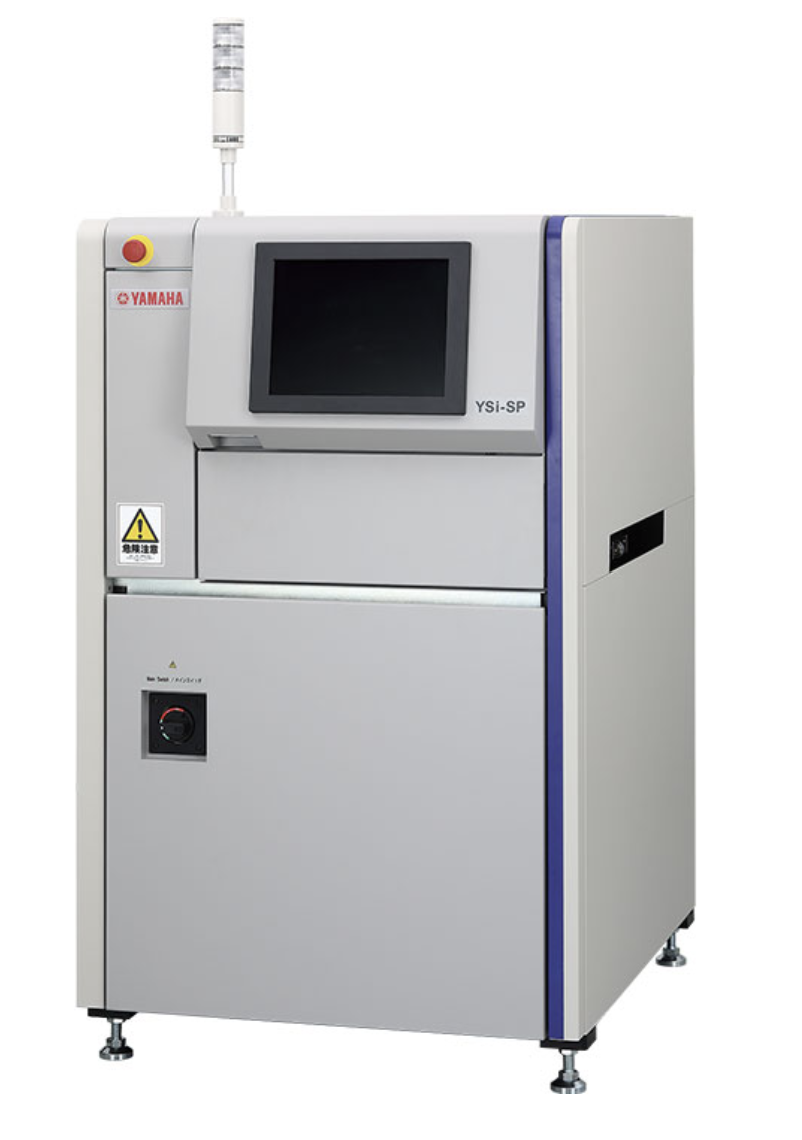

3D 고속 납땜 페이스트 검사기
YSi-SP
야마하의 SPI가 인쇄기부터 AOI까지 원스톱 솔루션을 제공합니다
단일 헤드로 다양한 검사를 수행하는 '1헤드 솔루션' 3D+2D 검사, 이미지 해상도 전환 등 다양한 기능을 활용하여 고정밀 고속 검사를 달성합니다 철저하고 광범위한 기계 간 (M2M) 솔루션 다양한 통계 처리를 위한 통계적 공정 제어(SPC) 다양한 제품을 다룰 수 있도록 하는 선택 기능
적용가능한 PCB
L510×W460mm~L50×W50mm (단일 차선 사양) *이중 차선 사양은 제공되지 않음.
수평 해상도 (FOV 크기)
1) 25μm / 12.5μm / 8.5μm (약 50 x 50mm)
2) 20μm / 10μm / 7μm (약 40 x 50mm)
3) 15μm / 7.5μm / 5μm (약 30 x 30mm)
참고: 모두 표준 선택 유형입니다.
높이해상도
1μm
검사항목
납땜 페이스트 인쇄 품질(부피, 높이, 면적 및 정렬 불량)
외부 치수
L904×W1,080×H1,478 mm
무게
약 550kg
* 제품에 대한 자세한 사항 및 카탈로그는 문의 바랍니다.
3D 고속 납땜 페이스트 검사 시스템 YSi-SP 소개 동영상
3D 고속 납땜 페이스트 검사 시스템 YSi-SP 기능 및 특징

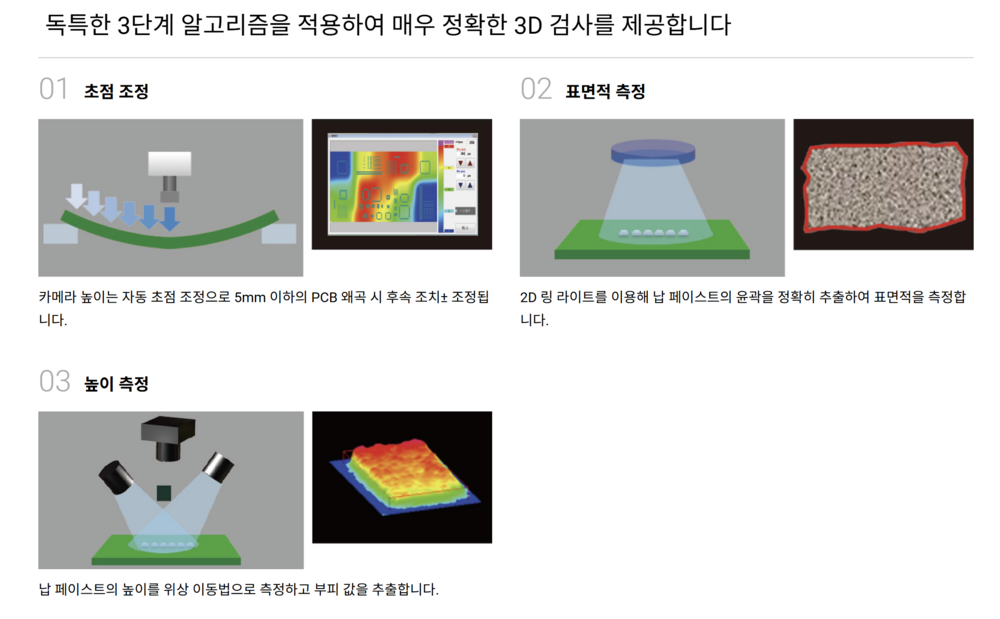

"1헤드 솔루션"은 다양한 수행을 위해 사용됩니다 단일 헤드 검사
고정밀 고속 검사를 달성합니다. 3D+2D 검사, 이미지 해상도 전환 등

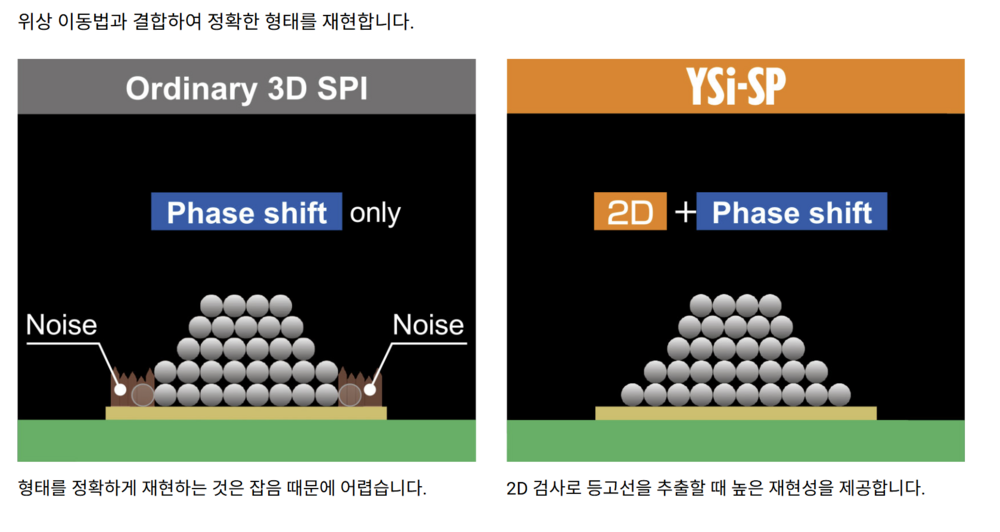

고정밀 2D 윤곽선 추출

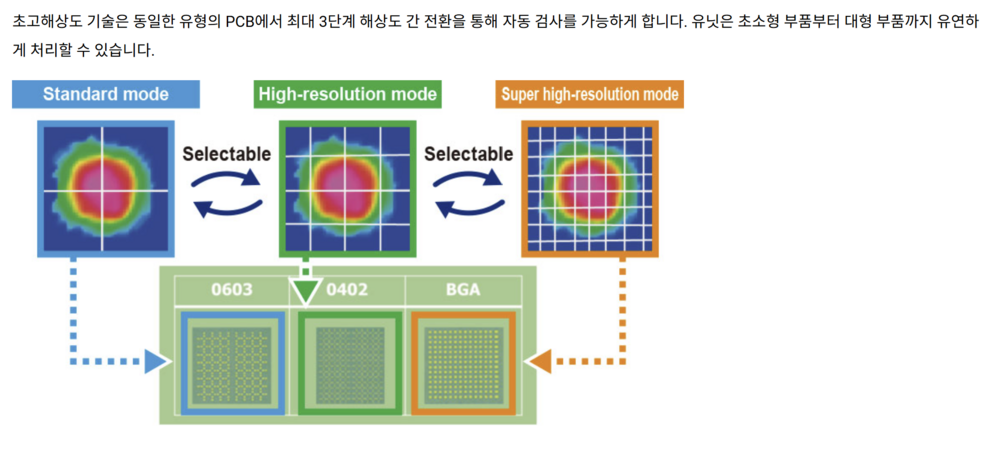

최대 3가지 해상도 유형 중에서 선택할 수 있습니다

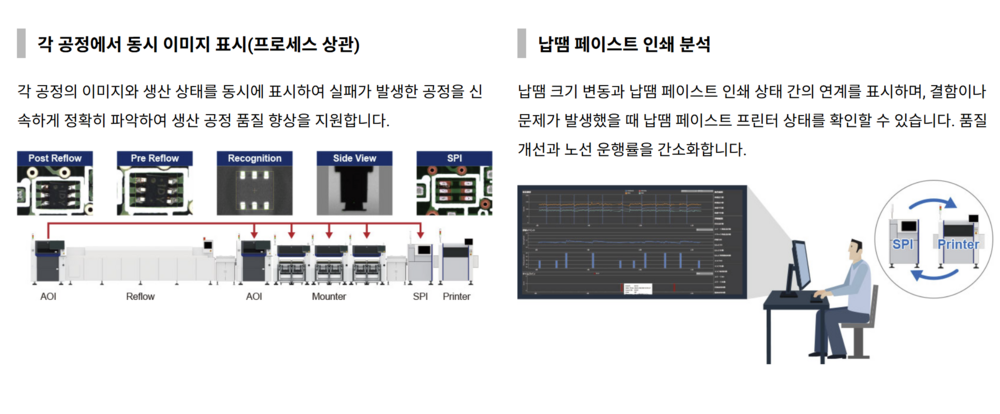

광범위한 기계 간 (M2M) 솔루션
